Przekładniki prądowe ISZ

ZASTOSOWANIE

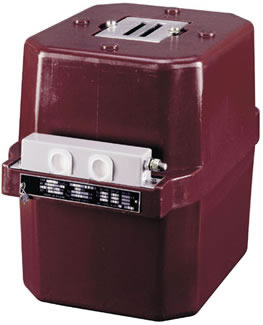

Przekładniki prądowe szynowe, jednofazowe typu ISZ 10-2A, ISZ 10-3A służą do zasilania przyrządów pomiarowych oraz obwodów zabezpieczeniowych urządzeń elektroenergetycznych o najwyższym napięciu dopuszczalnym sieci 12 kV i częstotliwości 50 Hz.

Zakres znamionowych prądów pierwotnych 2000 ÷ 5000 A.

Znamionowe prądy wtórne 5 A lub 1 A.

CECHY CHARAKTERYSTYCZNE

Pomimo dużych prądów pierwotnych tego przekładnika, parametry obwodów wtórnych są niezależne od wpływów prądów powrotnych i prądów sąsiednich faz pod warunkiem zachowania wymiarów torów prądowych podanych na szkicu. Przekładnik przeznaczony jest do pracy w urządzeniach wnętrzowych w warunkach klimatu umiarkowanego i tropikalnego przy temperaturze otoczenia od 268 K (-5oC) do 313 K (40oC).

BUDOWA I ZASADA DZIAŁANIA

Przekładniki prądowe, szynowe typu ISZ 10...A są jednofazowymi transformatorami małej mocy, pracującymi w7warunkach zbliżonych do stanu zwarcia, przetwarzającymi prąd pierwotny płynący w obwodzie o wysokim potencjale na prąd wtórny o niskim potencjale przy zachowaniu wymagań w zakresie dokładności. Przekładnik jest całkowicie zalany żywicą epoksydową. Zaciski uzwojenia wtórnego wystające z odlewu żywicznego osłonięte są pokrywką z blachy stalowej.

Uzwojenie pierwotne stanowią szyny rozdzielni, na które przekładnik jest nasunięty. Szyny należy włożyć poprzez wkładki aluminiowe osłaniające otwór przekładnika. Wkładki te służą również do połączenia wysokiego potencjału szyny z ekranem w otworze. Liczba otworów wkładek jest przystosowana do szyn aluminiowych. Materiał i liczba szyn stosownie do warunków cieplnych toru jest dobierana przez projektanta toru prądowego. Przekładnik mocuje się do ściany rozdzielnicy poprzez kołnierz odlewu śrubami M12, przy pomocy tulejek mocujących. Tulejki, śruby, podkładki i nakrętki dostarczane są przez producenta. Dla umocowania przekładnika w rozdzielnicy należy wykonać ściankę z otworami. Wymiary otworów w ściance podane są na szkicu wymiarowym.

Normy:

• PN-EN 60044-1
• IEC 60044-1
• GOST 7746-89
• DIN/VDE 0414 Teil 1/01.94
